大功率寬帶功率放大器是現代通信系統和雷達應用中不可或缺的組件之一。它們的設計需要綜合考慮多個因素，以滿足復雜的性能要求。本文將深入介紹大功率寬帶功率放大器的設計過程，涵蓋關鍵的設計步驟和考慮因素。

　　1.設計目標的明確定義：在設計開始之前，需要明確定義大功率寬帶功率放大器的性能目標。這包括頻率范圍、輸出功率、線性度、效率等。清晰的目標有助于確保設計的方向性和一致性。

　　2.頻率范圍選擇：根據應用需求，選擇適當的頻率范圍。大功率寬帶功率放大器通常需要覆蓋廣泛的頻譜，因此在設計中需要考慮到高頻、中頻和低頻等各種工作頻率。

　　3.器件選擇：選用適當的半導體器件是功率放大器設計的關鍵步驟。常見的功率放大器器件選擇，根據頻率范圍和功率要求選擇器件，并考慮它們的線性度和穩定性。

　　4.輸入輸出匹配網絡(luò )設計：設計輸入和輸出匹配網絡(luò )以確保功率傳輸的最大化。這涉及使用阻抗匹配網絡(luò )來使信號在器件之間流動時最大程度地匹配各個組件的阻抗，從而減少反射和提高效率。

　　5.線性度和失真的考慮：在大功率寬帶功率放大器的設計中，線性度是一個關鍵指標。使用負反饋技術、預線性化技術等手段來減小非線性失真，確保放大器在不同輸入功率水平下都能提供穩定的輸出。

　　6.穩定性分析和設計：對功率放大器進行穩定性分析，確保在各種工作條件下都能維持正常工作。這可能涉及到添加穩定性網絡(luò )，如補償電路或電容。

　　7.熱管理：大功率寬帶功率放大器通常會(huì )產生大量熱量，因此需要設計有效的熱管理系統，以確保器件在長時間運行時保持合適的溫度。

　　8.測試和優化：設計完成后，進行嚴格的測試以驗證性能。通過實際測量和模擬進行優化，不斷調整設計參數以滿足性能要求。

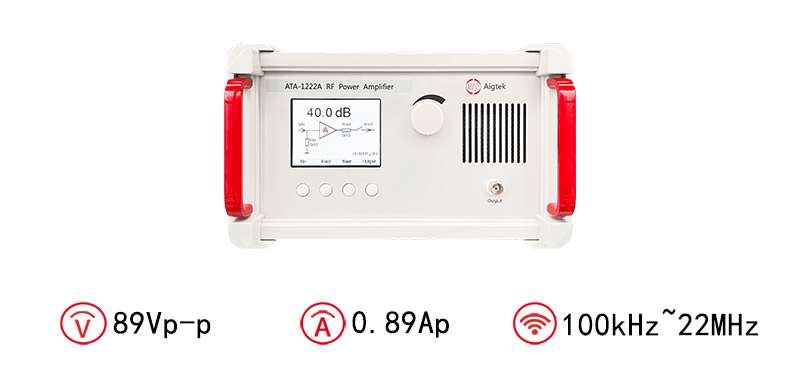

　　圖：ATA-1222A寬帶放大器指標參數

　　設計大功率寬帶功率放大器是一個復雜而綜合性的過程，需要綜合考慮多個因素。通過正確的步驟和仔細的分析，可以確保功率放大器在實際應用中表現出色，滿足各種性能要求。
