相信很多朋友在使用功率放大器的時候，可能或多或少都會(huì )碰到使用上、原理上或是相關配套儀器方面的問題，那么作為深耕功率放大器領域多年的“行家”，今天Aigtek安泰電子就為大家分享一些功率放大器使用常見問題，希望能幫助到各位使用功率放大器朋友們，

　　問題一：我們不同型號功放的工作時消耗的功率是多少?是如何計算的?

　　理論計算：AB類：50%A類：25%（ATA-8202測試功率20%）

　　實測方法：功率計檢測

　　特殊舉例：ATA-7000系列

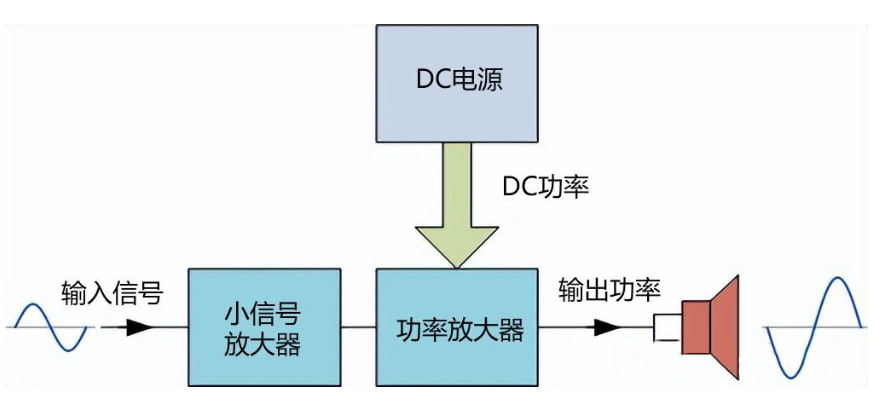

　　功率放大器效率計算:

　　η%——是放大器的效率

　　Pout–是傳遞給負載的放大器輸出功率

　　Pdc–是從電源獲取的直流功率

　　問題二：不從DC開始的放大器,不能空載的原因?內部原理是什么?

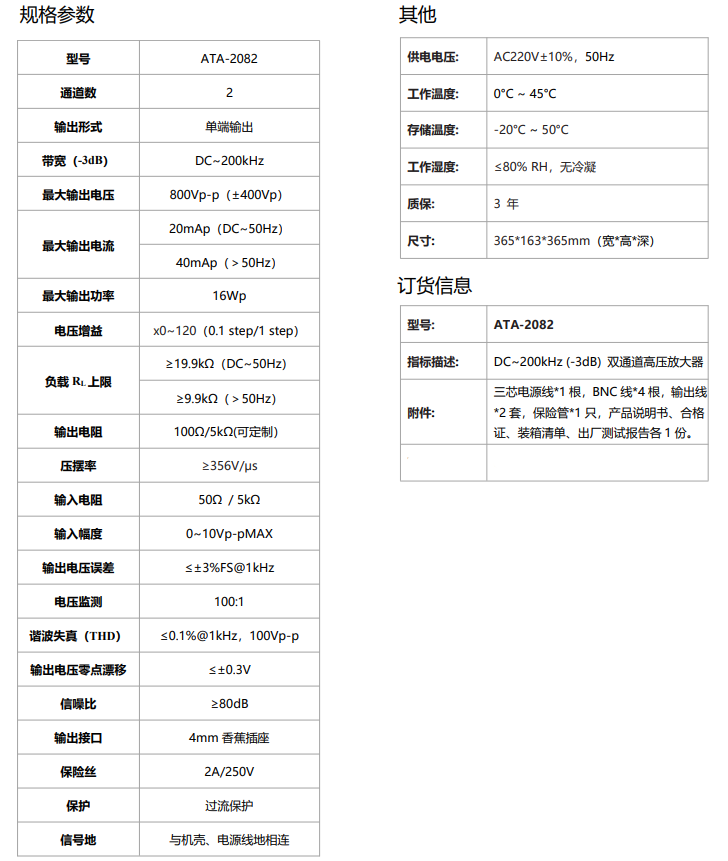

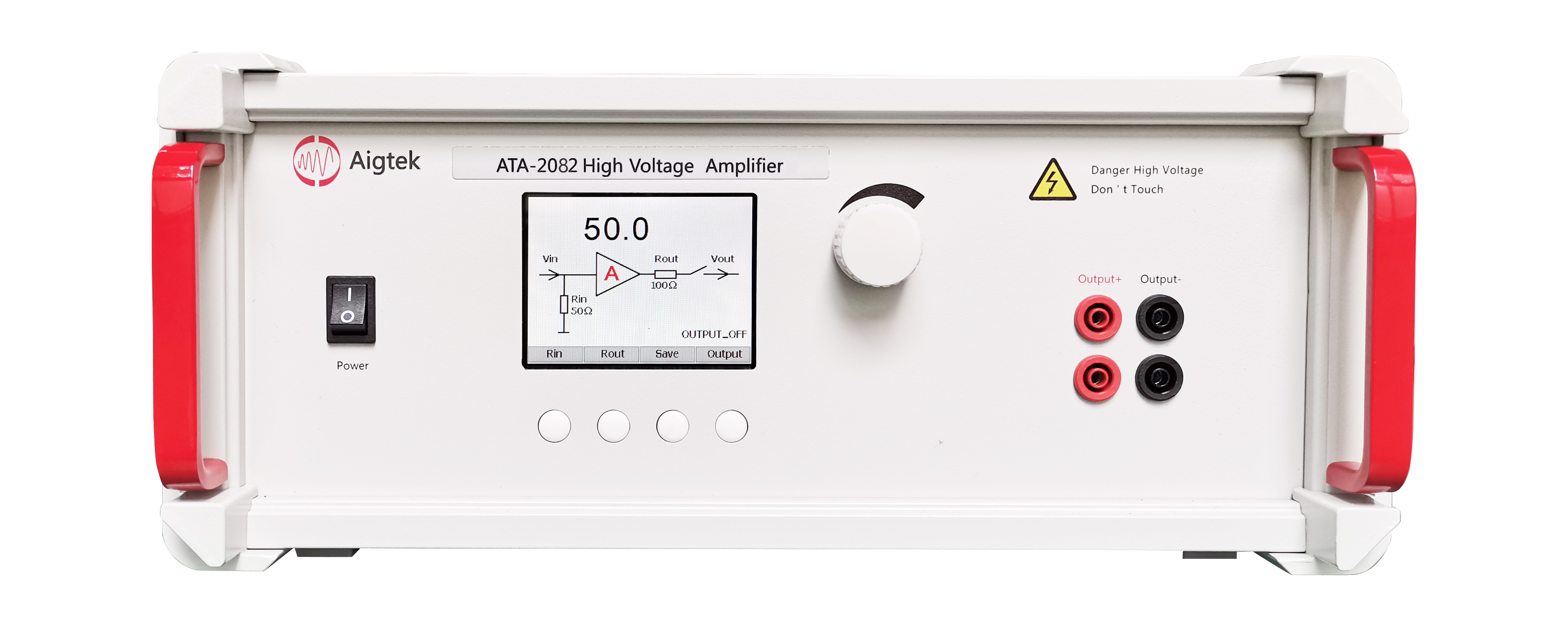

　　ATA-2082高壓放大器

　　原因：

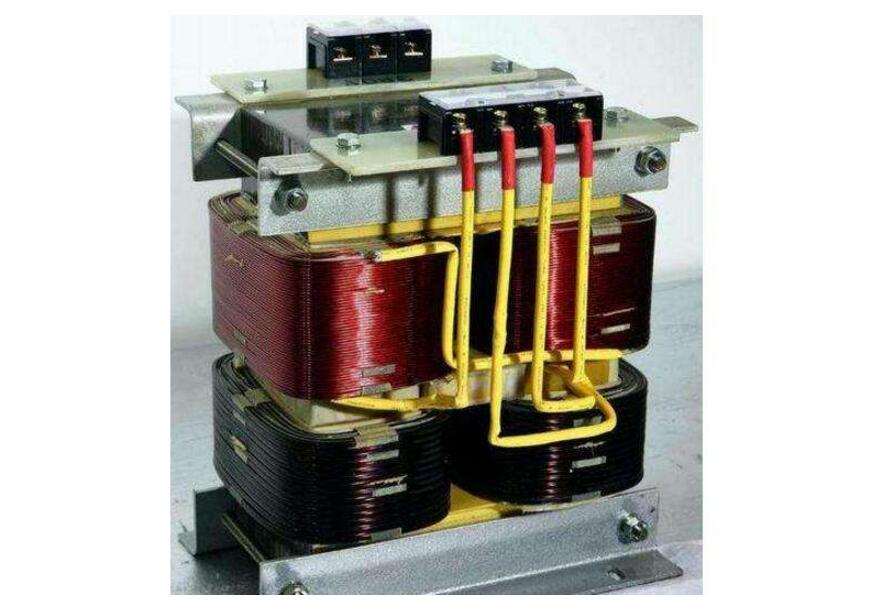

　　1.引起變壓器磁飽和

　　變壓器一次側受熱甚至爆炸。

　　變壓器不工作。

　　變壓器因開路燒毀MOSFET甚至電路板。

　　磁飽和是一種磁性材料的物理特性，磁飽和產生后，在有些場合是有害的，但有些場合有時有益的。比方磁飽和穩壓器，就是利用鐵心的磁飽和特性達到穩定電壓的目的的。電源變壓器，如果加上的電壓大大超過額定電壓，則電流劇增，變壓器很快就會(huì )發熱燒毀。

　　假定有一個電磁鐵，通上一個單位電流的時候，產生的磁場感應強度是1，電流增加到2的時候，磁感應強度會(huì )增加到2.3，電流是5的時候，磁感應強度是7，但是電流到6的時候，磁感應強度還是7，如果進一步增加電流，磁感應強度都是7不再增加了，這時就說，電磁鐵產生了磁飽和。

　　2.功率反射

　　問題三：像8000系列輸出方式的功效，如果組抗不匹配的話，實際測得電壓值和理論值會(huì )有偏差，偏差有怎樣的規律?

　　一、什么是阻抗匹配？

　　阻抗匹配指通過調整輸入阻抗和輸出阻抗來使得電子器件滿足一定條件，通常該條件是使得系統傳輸功率最大或者使得信號反射最小。

　　二、為什么要阻抗匹配？

　　1.阻抗匹配作用

　　最大功率傳輸：對信號源和負載進行阻抗匹配，可以實現傳輸功率最大化，提高能量轉換性能；

　　最小反射損耗：匹配阻抗可以減少信號在電路中的反射，提高信號質量和傳輸效率；

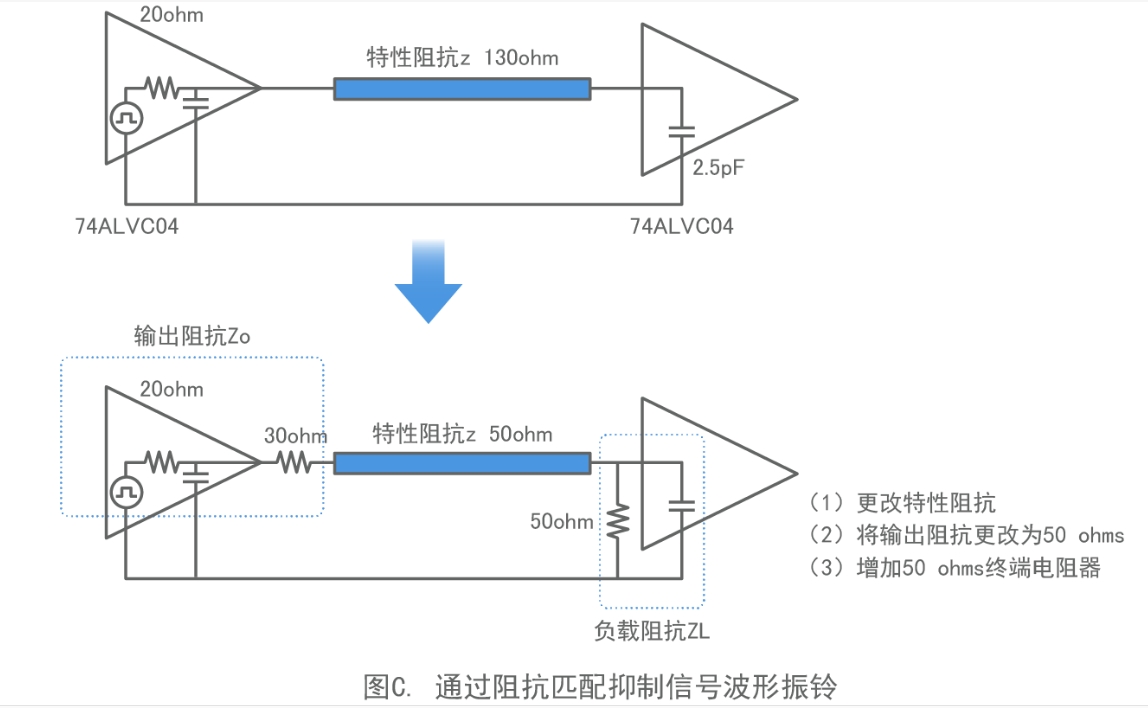

　　高頻電路：在高頻電路中，當發送端與傳輸線之間、傳輸線與接收端之間阻抗不匹配時，就會(huì )產生反射，這些反射信號將破壞原有的輸出信號，并疊加在原始輸出信號上，導致輸出電壓不穩定，產生波峰和波谷，從而使得傳輸至負載的功率減小，更嚴重可能導致導致原始信號發生過沖，振鈴，抖動，影響上升沿，下降沿等。
