大家好，我們在使用功率放大器的時候，也會(huì )用到萬用表，那么在使用萬用表的過程中不知道大家有沒有注意CAT標志，那什么是CAT？CAT代表什么呢，今天Aigtek安泰電子就給大家來介紹一下萬用表的CAT等級。

　　首先CAT安全等級是由國際電工委員會(huì )（IEC）制定的，制定這些安全等級是為了安全測量，在檢測電路過程任何一點都有可能出現電壓峰值遠超正常水平的瞬態電壓，這些瞬態電壓可能由于雷擊，起拱或其他自然電氣現象引起，但是這些現象再測試中很可能對在設備周?chē)ぷ鞯娜藛T構成重大危險。因此國際電工委員會(huì )對電子測試儀器進行了等級劃分，萬用表的CAT等級就是依次設定的。

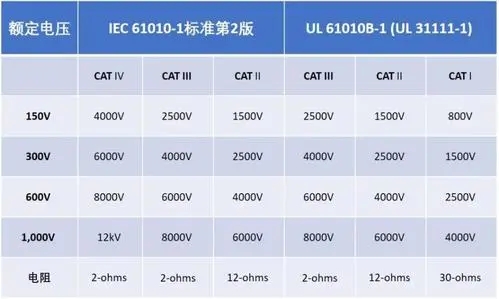

　　萬用表的CAT安全等級有四個CAT級別:

　　第一級CATI級別，推薦用于小型電子設備

　　這可能包括小型電路板、受保護的電子設備、以及高電壓但低能量的大型設備，測試源的阻抗多為30Ω，最大瞬態電壓4000V。

　　對于單相連接負載，建議使用CATII級別

　　此類應用的示例是家用電器和便攜式工具測試源的阻抗多為12Ω,最大瞬態電壓6000V。

　　對于任何三相配電，建議使用CATIII級別

　　這包括一些大型建筑物中的照明系統，以及帶有三相電機的農場或工業電機驅動機械,測試源多為2Ω，最大瞬態電壓8000V。

　　CATIV級別建議用于任何相公用設施連接或室外導體，這將包括電表和任何低電壓、高能量連接點測試源多為2歐姆，最大瞬態電壓12000V。

　　CAT等級是向下單向兼容的，也就是說，一塊CATIV的萬用表在CATI，CATII和CATIII下使用是完全安全的，但是一塊CATI的萬用表在CATII，CATIII，CATIV的環境下使用就不保證安全了，需要注意的是：額定工作電壓較高并不表示更安全。

　　如果將600伏特CATIII級別條件與1000伏特CATI級別條件進行比較，盡管CATI級別額定值的工作電壓更高但是測試源的阻抗不同，此時CATIII工作電流300A，CATII工作電流83.3A,此時CATIII，相對更安全。

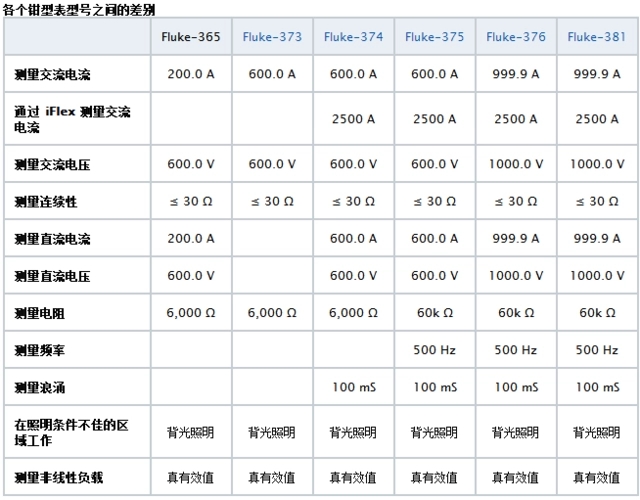

　　CAT級別通?？梢栽谌f(wàn)用表本身，或制造商數據表上找到，關于萬用表的CAT級別的更多內容，感興趣工程師們可以持續關注我們~之后我們?yōu)榇蠹依^續分享。
